장치의 지속적인 점검과 수리를 위해, 그리고 오랫동안 안정적으로 운용하기 위해 사용자가 직접 제작·설치할 수 있어야 합니다.
장치의 지속적인 점검과 수리를 위해 사용자가 직접 제작·설치할 수 있어야 합니다.
원가 수준의 비용으로 장치를 설치할 수 있습니다.
다양한 장치를 직접 다루어 보면서 센서와 경보 방식을 자유롭게 커스텀할 수 있습니다.

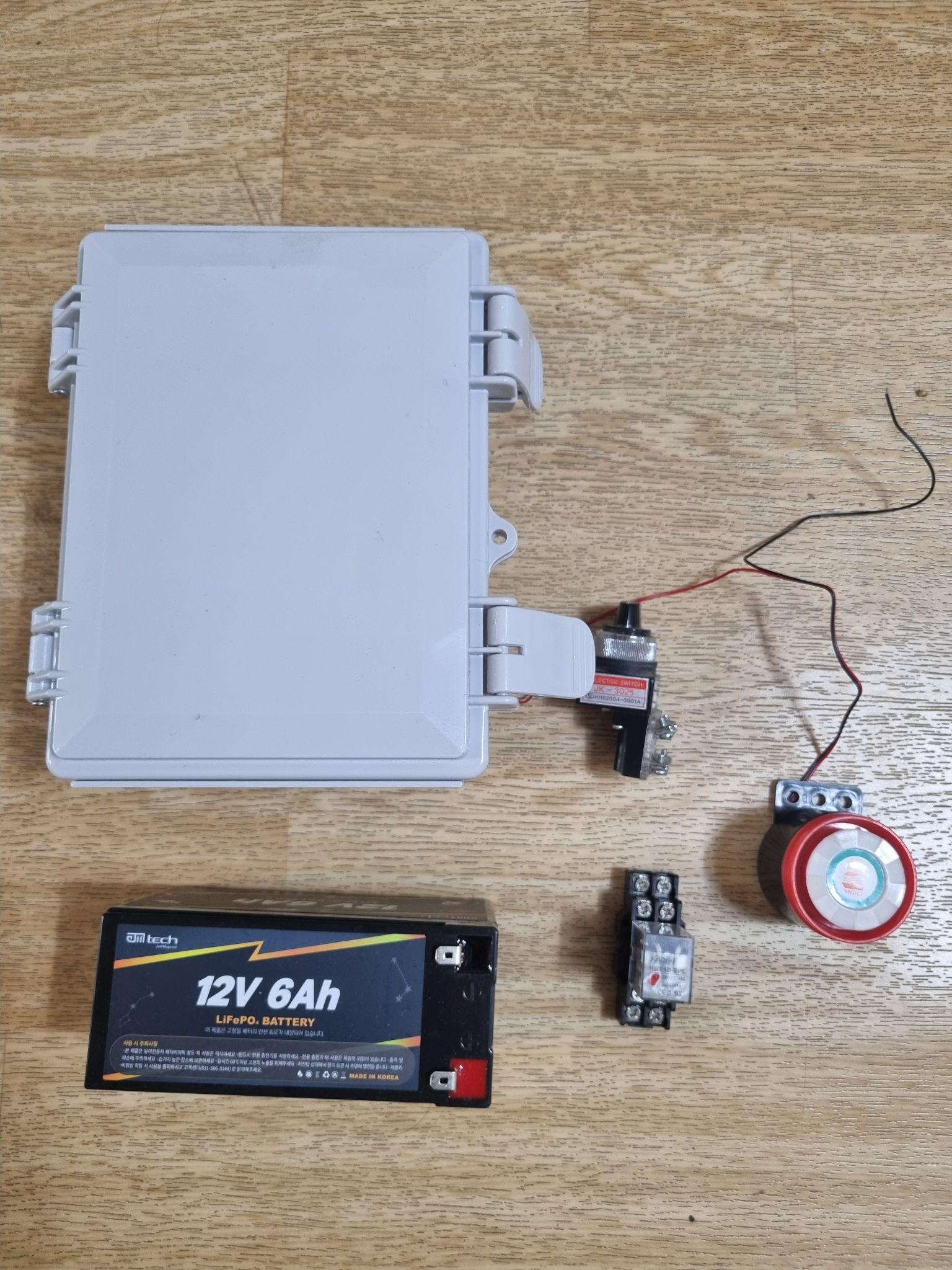

AC 220V 상용 전원이 끊기면 릴레이의 b접점(NC)이 닫히며, 배터리 전원이 부저로 전달되도록 설계했습니다. 정전 시 즉시 경보를 울리기 위해 b접점(NC)을 활용합니다.
상용 전원이 정상일 때 릴레이 코일이 여자되어 RY-b(NC) 접점이 개방되고 부저가 정지합니다. 정전 시 릴레이가 풀리며 b접점이 복귀해 배터리 전원으로 부저가 울립니다.

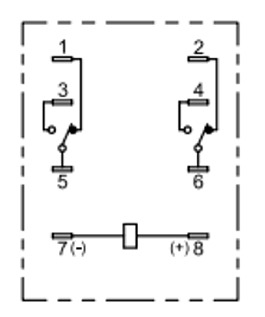

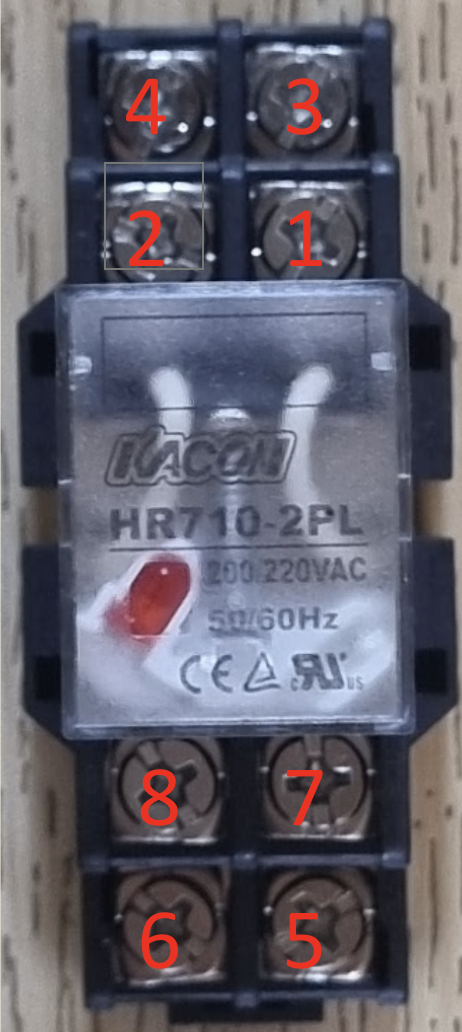

좌: HR710-2PL 릴레이 실물 · 우: 접점 배선도 (COM / NO / NC)

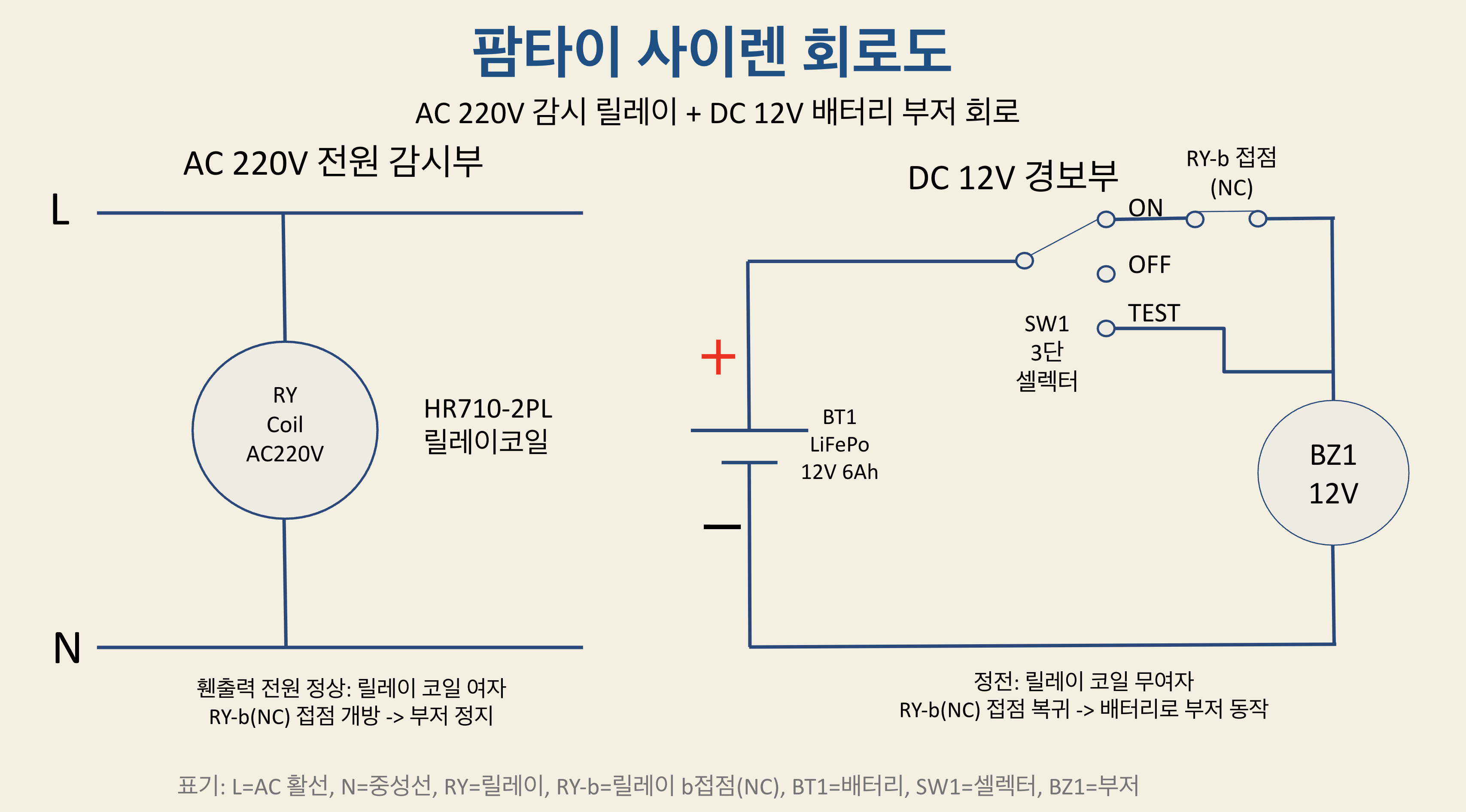

AC 220V 감시 릴레이 + DC 12V 배터리 부저 회로
AC 220V 전원 감시부: L · N · RY(HR710-2PL 코일) · DC 12V 경보부: BT1 · SW1(ON/OFF/TEST) · RY-b(NC) · BZ1

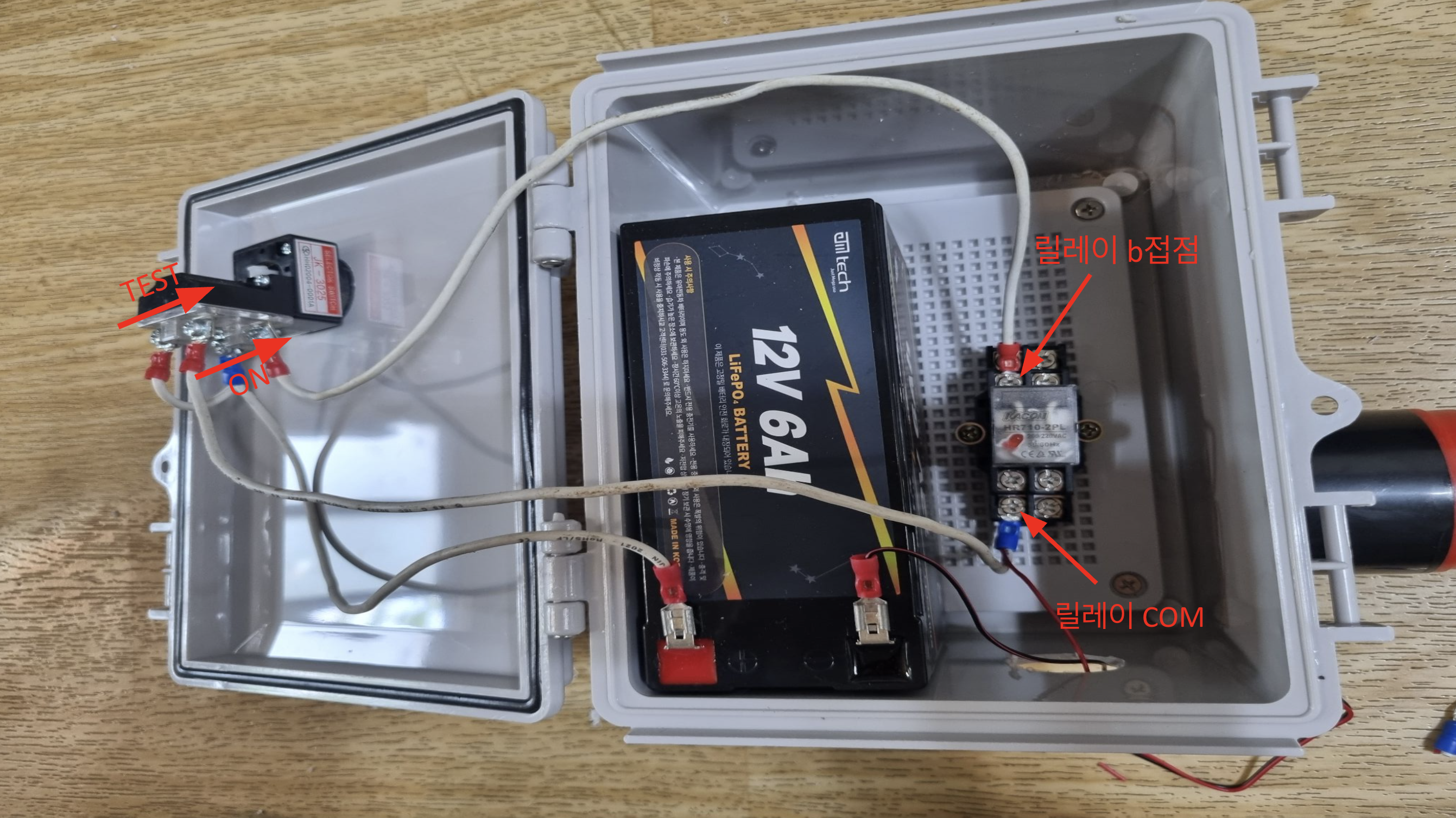

실제 조립 시 연결해야 할 핵심 지점입니다. 배터리 +선 → 셀렉터 ON → 릴레이 b접점(NC) → 릴레이 COM → 부저 순으로 연결합니다. TEST는 부저 동작 확인용입니다.
TEST · ON · 릴레이 b접점(NC) · 릴레이 COM

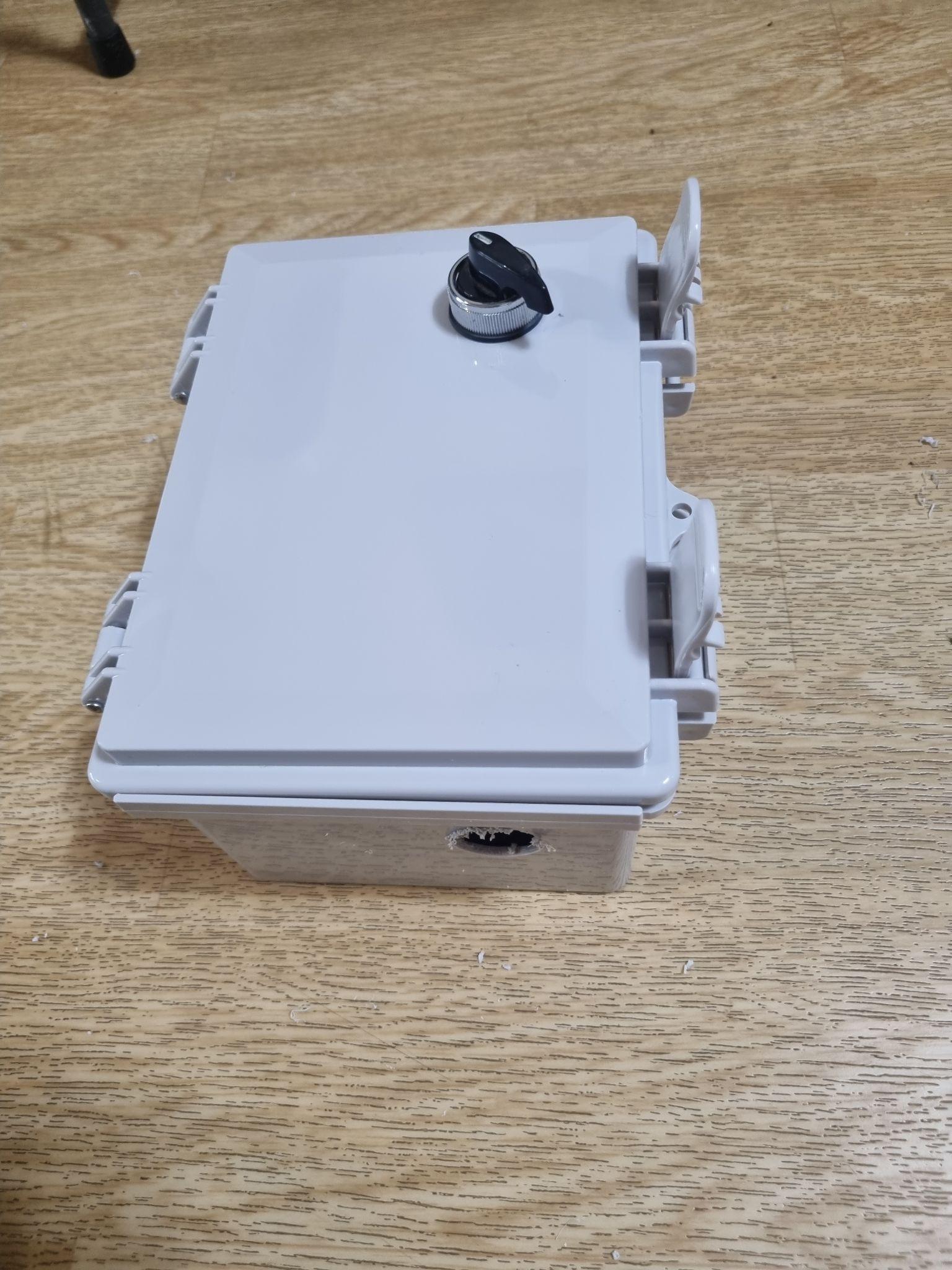

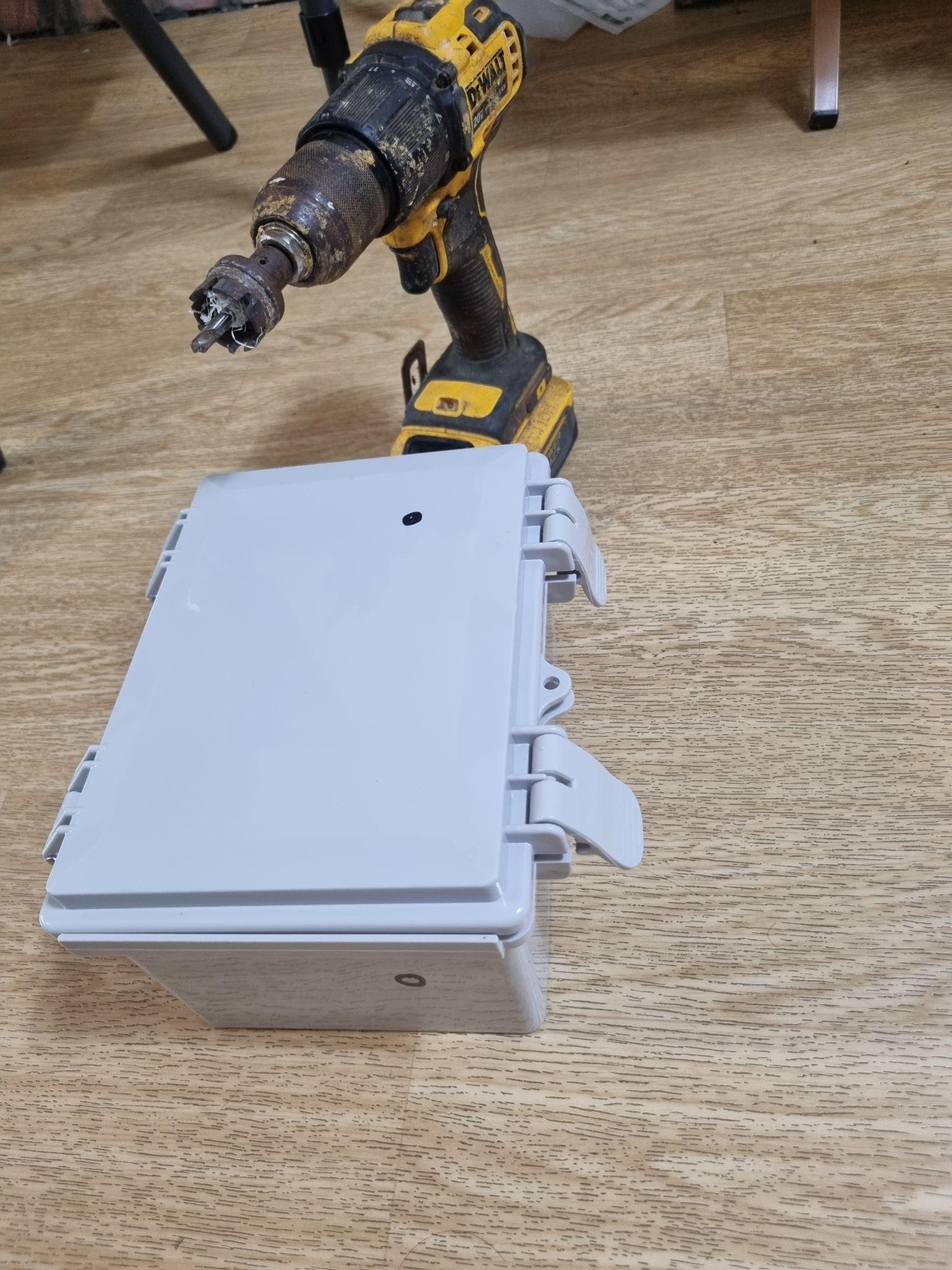

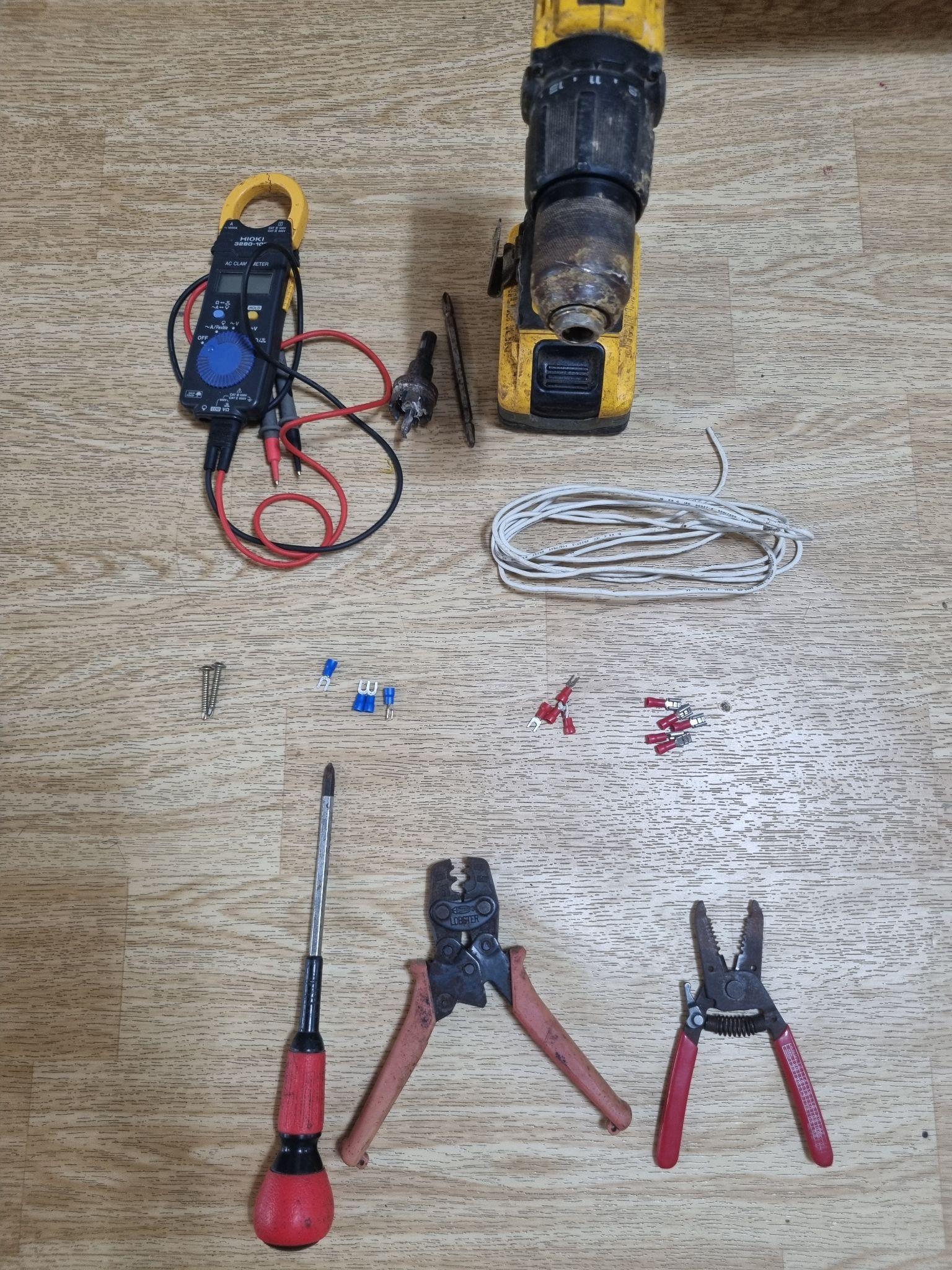

하이박스 우측 상단과 아랫면 우측에 타공하여 셀렉터 스위치, 부저, 전선 인입부를 배치합니다.

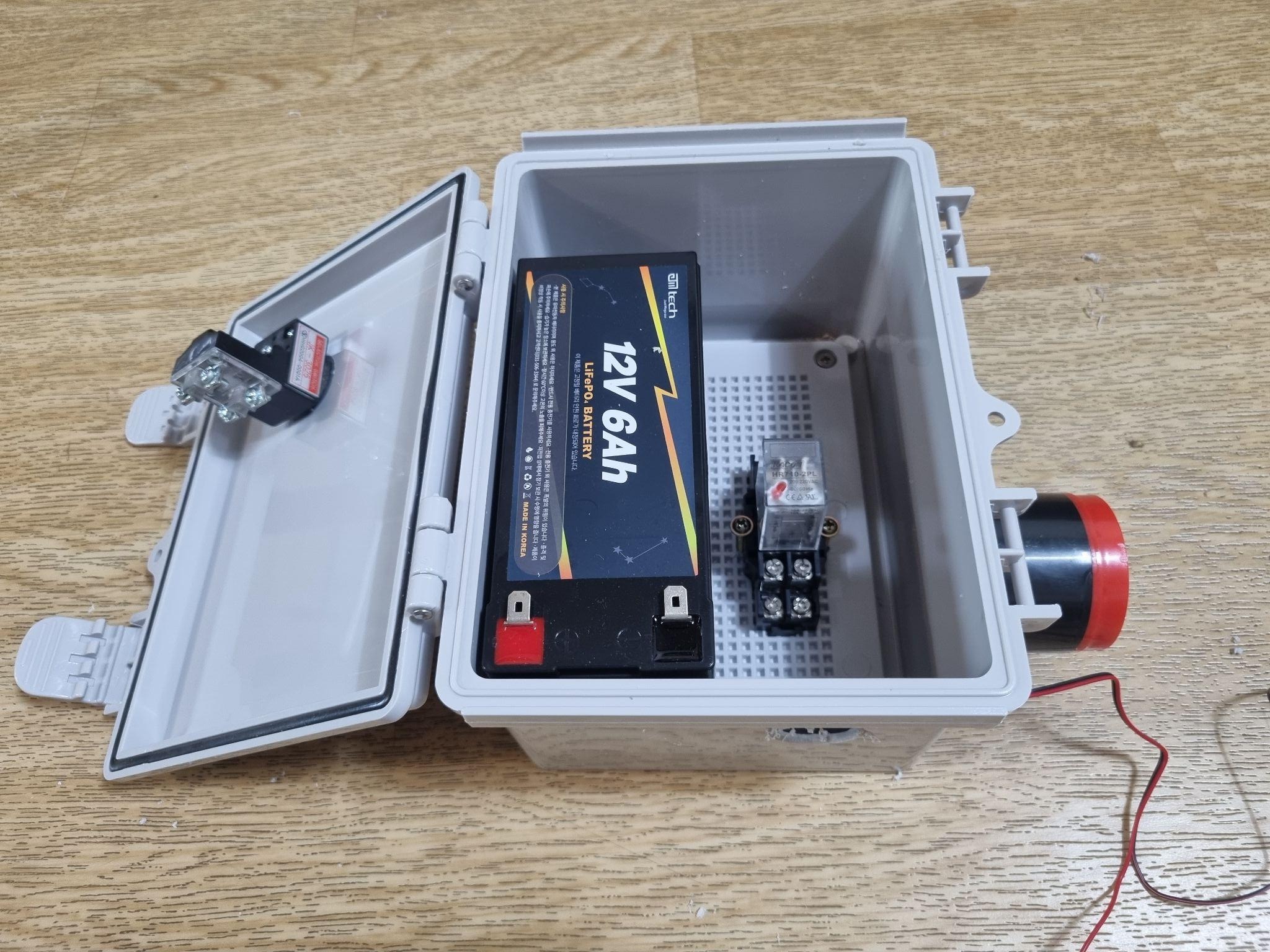

하이박스 내부에 배터리, 릴레이, 부저, 셀렉터 스위치를 적절한 위치에 배치하고 흔들리지 않도록 고정합니다.

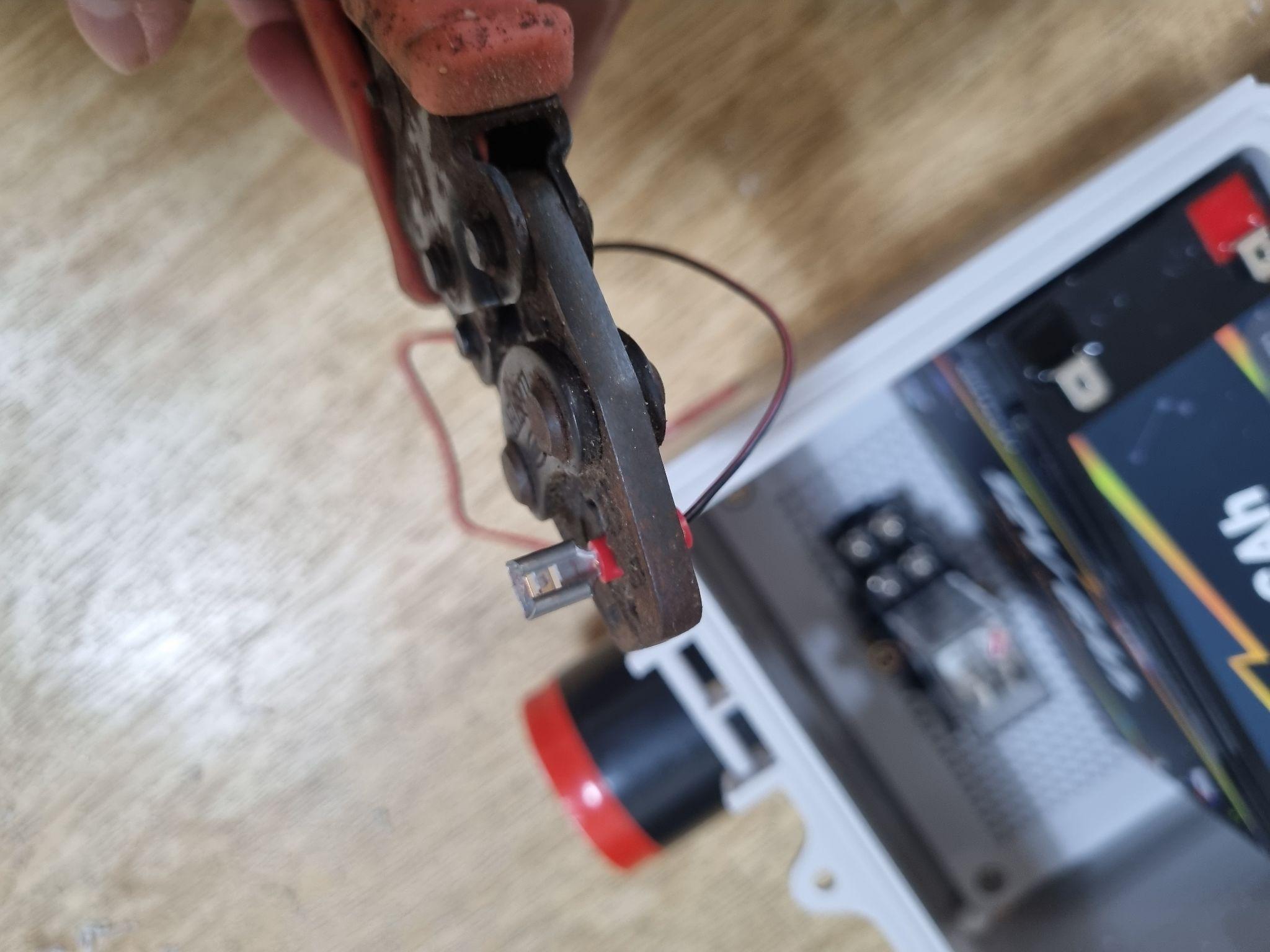

터미널 압착기를 사용해 깔끔하고 전문적인 배선을 진행합니다.

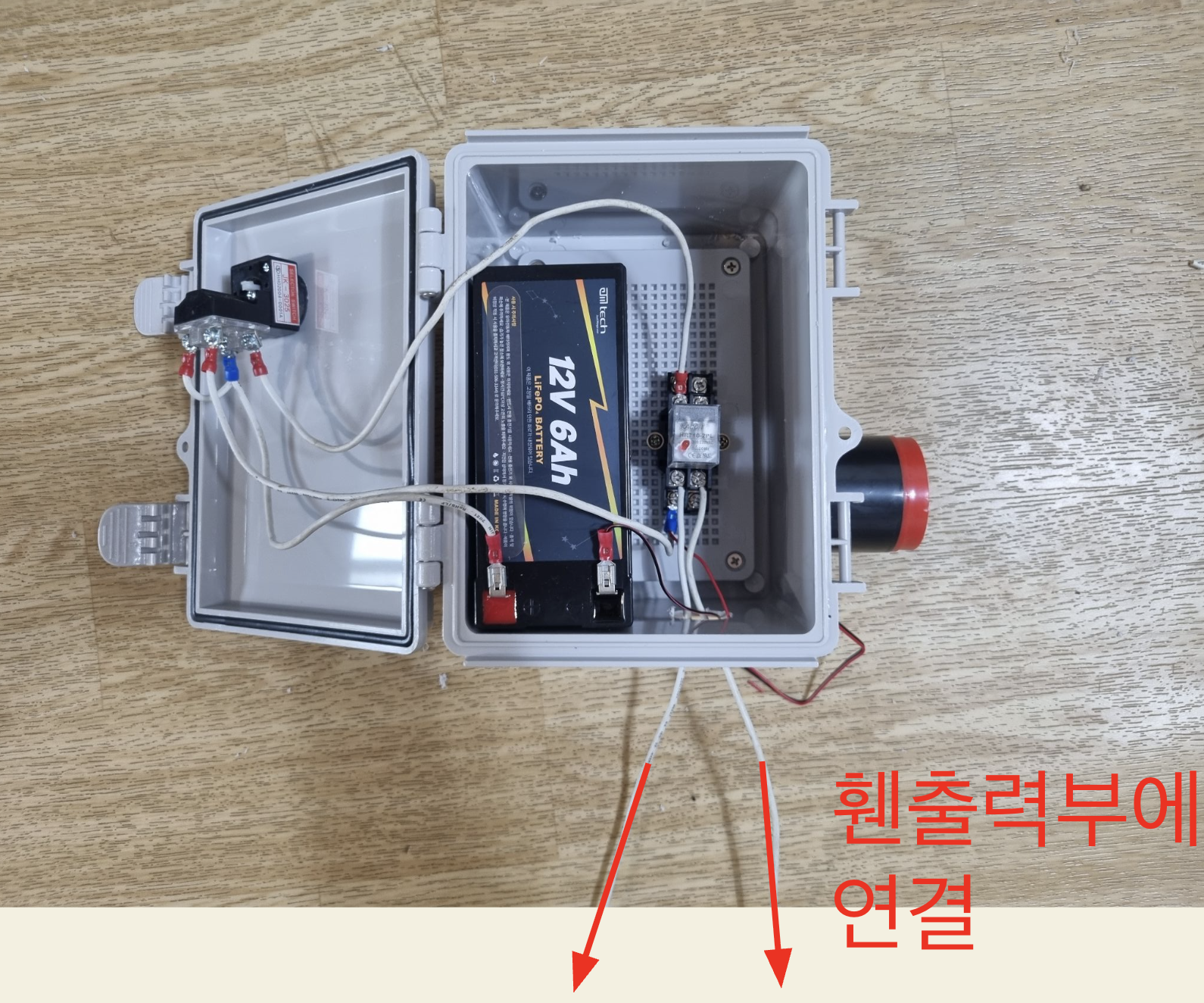

AC 220V를 릴레이 코일(7–8번)에 연결하고, 배터리 +선을 셀렉터 스위치로 연결합니다. ON 출력은 RY-b(NC) 접점을 거쳐 부저 +로 연결하고, 부저 −는 배터리 −로 연결합니다.

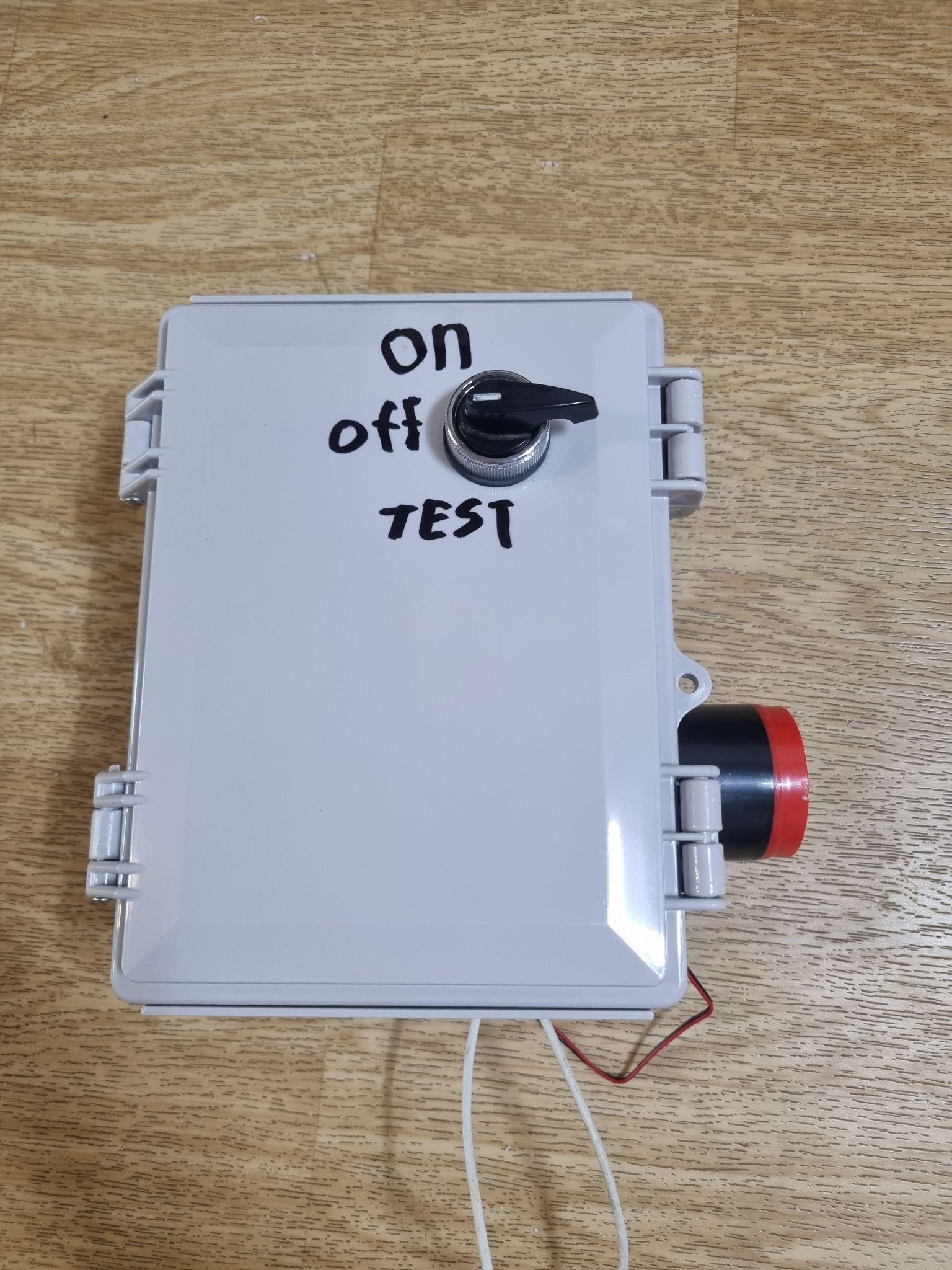

하이박스 하단에서 나온 전선을 환풍기(팬) 출력부에 연결합니다. 셀렉터 스위치에 ON · OFF · TEST 라벨을 표시합니다.
셀렉터 TEST에서 부저가 울리는지 확인하고, ON 상태에서 220V 전원을 차단하면 부저가 울리는지 확인합니다. 부저 소리가 매우 클 수 있으므로 테스트 시 귀를 가까이 대지 마십시오.

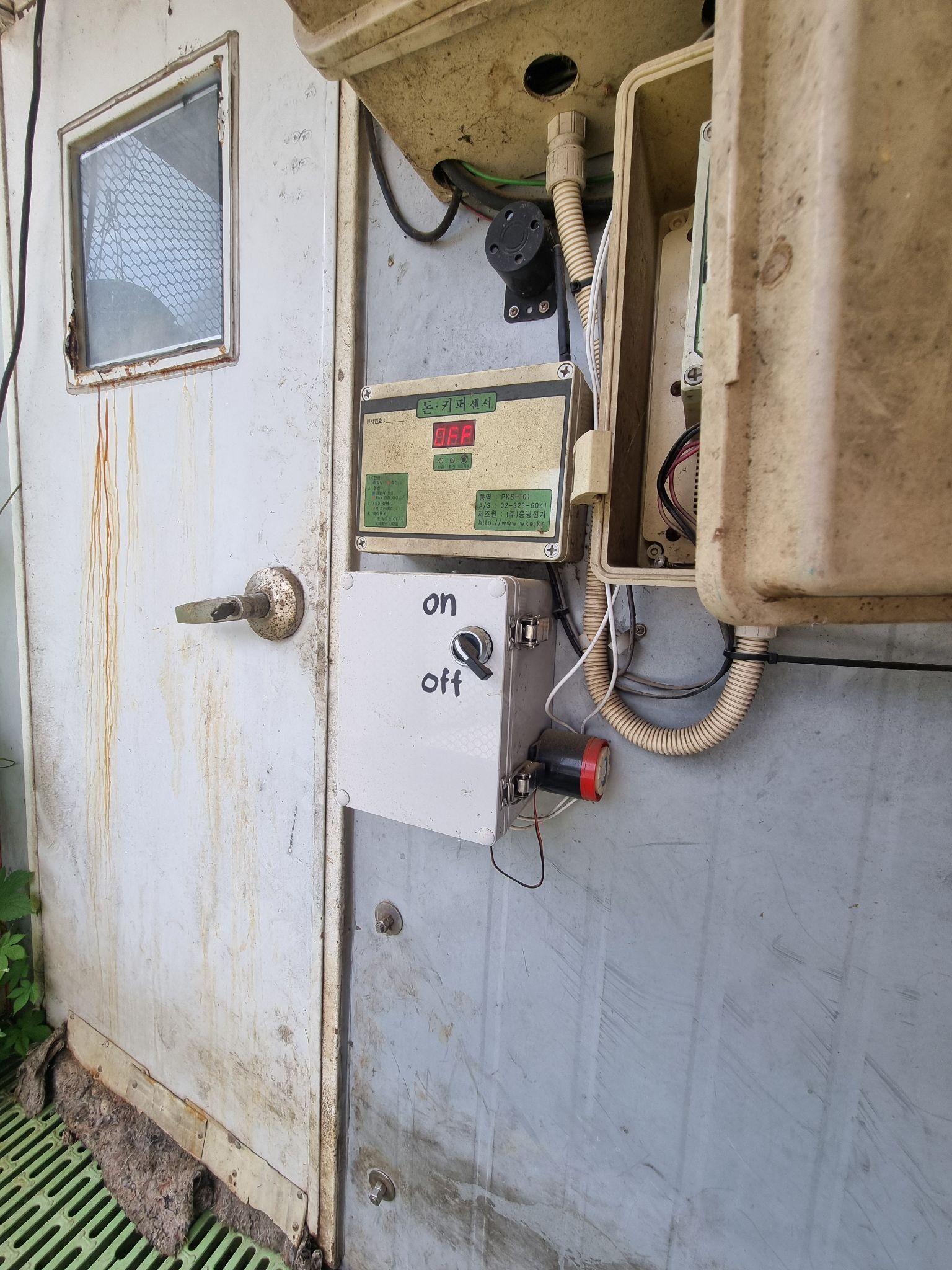

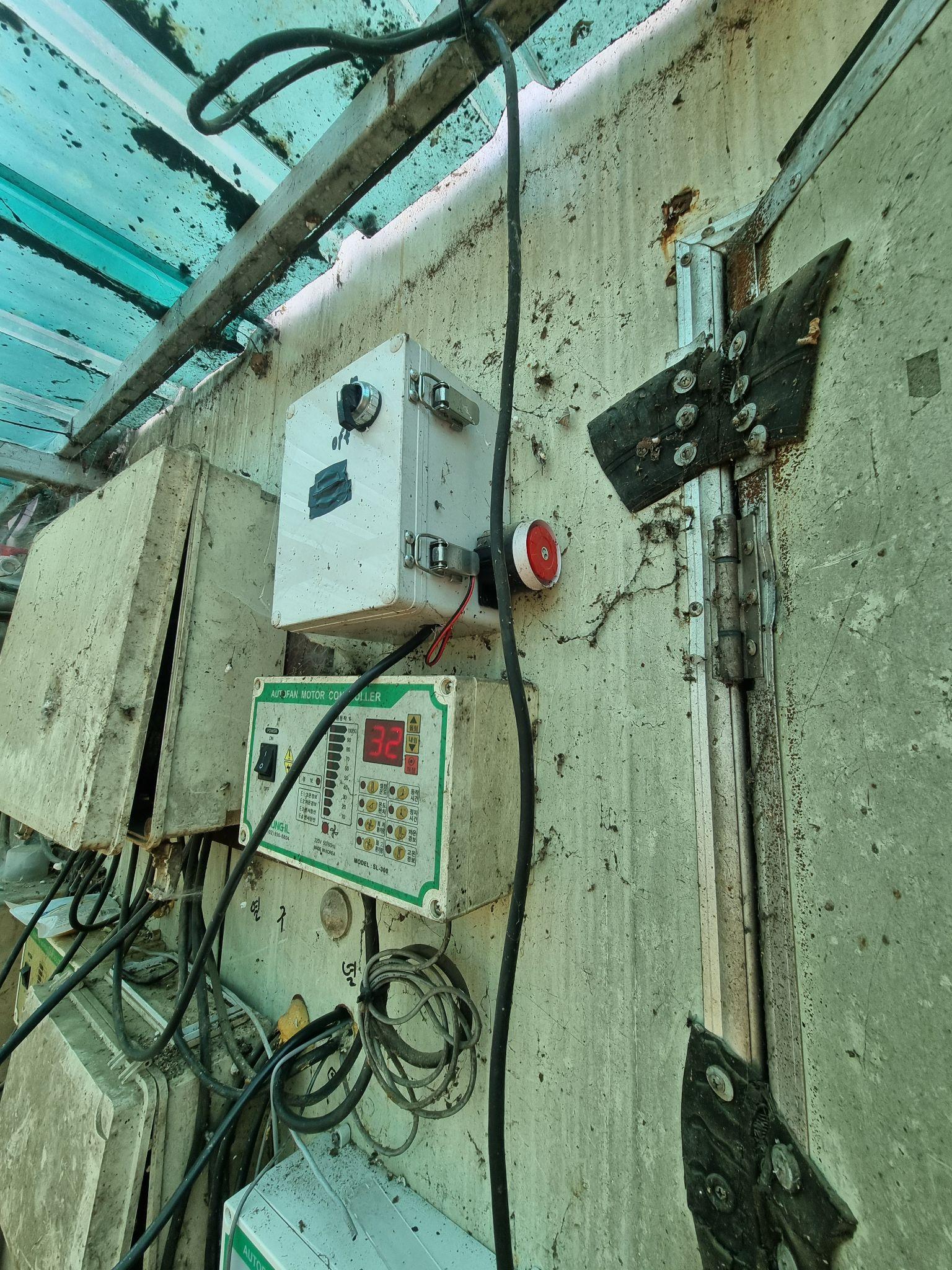

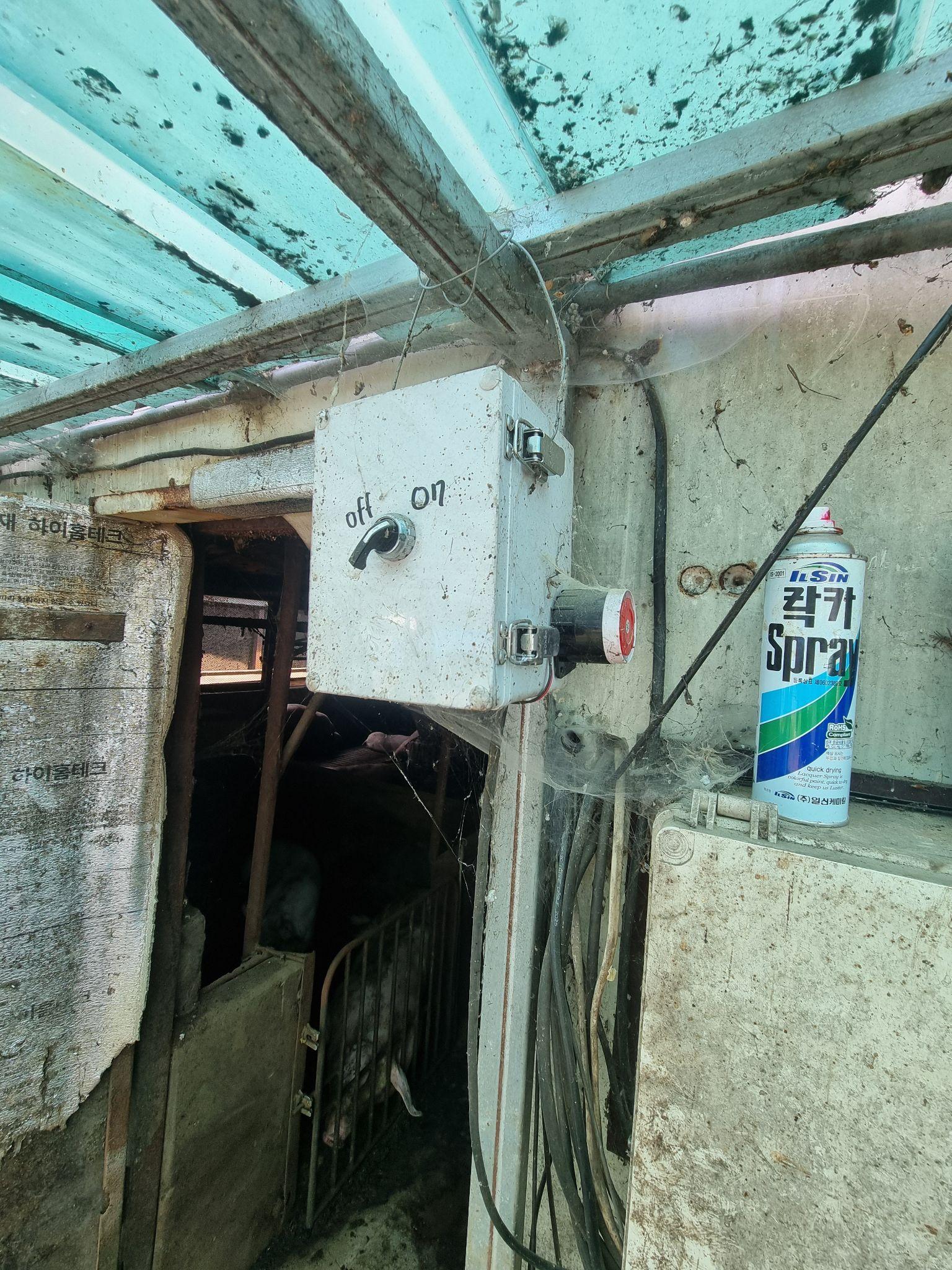

실제 양돈장 환풍기·돈사에 설치하여 정전 시 즉시 경보를 울리도록 적용한 사례입니다.
리튬인산철 배터리의 전압은 6개월마다 HIOKI 3280-10F로 체크하여 비상 기동 신뢰성을 유지하십시오. 부저 소리가 매우 클 수 있으므로 테스트 시 귀를 가까이 대지 마십시오. AC 220V 배선은 반드시 전기기술자의 확인을 받으십시오.
